Измерительная рука (портативный координатно-измерительный манипулятор) шарнирное устройство с 6 или 7 степенями свободы, которое копирует движения человеческой руки для высокоточного сбора трехмерных координат с объектов любой сложности . В отличие от стационарных измерительных машин, это оборудование мобильно: его можно перенести прямо к детали, будь то кузов автомобиля, авиационная турбина или крупная штамповка, что исключает необходимость транспортировки тяжелых изделий в лабораторию

Шарнирный координатный комплекс с шестью степенями свободы и ротационными энкодерами разрешения 0,02 угловой секунды регистрирует пространственное положение точки с погрешностью ±0,025 мм на плече 2,5 м. Температурный дрейф конструкции из углеродного композита не превышает 0,3 мкм/°C, что позволяет эксплуатировать систему без дополнительного термостатирования в цехах с перепадами от +10 до +45 °C.

•  Рекомендуется ежеквартальная верификация по эталонному кубу с аттестованной плоскостностью 0,5 мкм – это выявляет деградацию подшипников на ранней стадии.

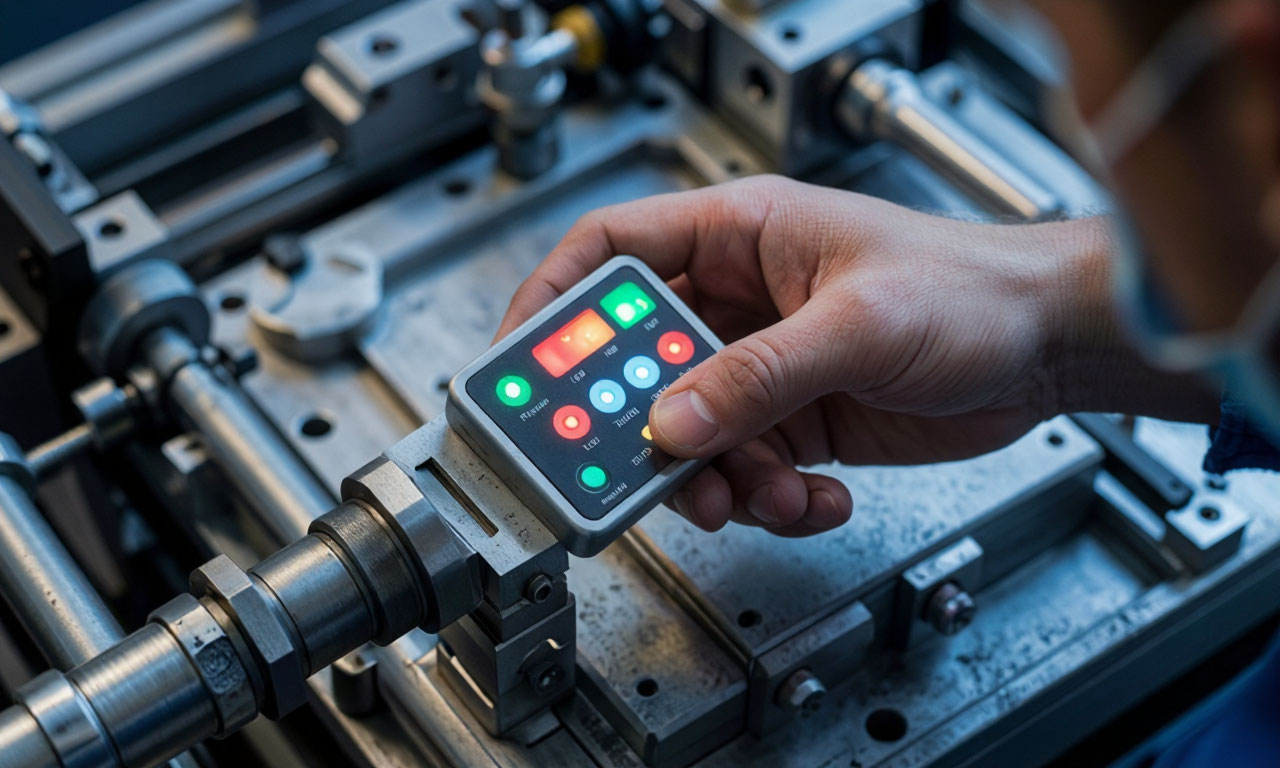

• Масса мобильного блока (9 кг) даёт возможность оператору перемещать его между оснасткой, не вынимая деталь из приспособления: цикл «снятие замера – переход – новый замер» занимает 12 секунд при частоте опроса 1000 Гц. Для контроля глубоких полостей целесообразно применять удлинитель с карбоновой трубой жёсткостью 800 Н/мм – это снижает изгибные вибрации на конце до 2 мкм.

Если требуется исследовать обратную сторону лопасти или днище кузова, подойдёт модель с аксиальным поворотом на 270° без перехвата.

При выборе комплекта оценивают допустимую нагрузку на запястье: для щупов диаметром 6 мм и длиной 100–300 мм она составляет 1,2–3,5 Н. Превышение ведёт к неучитываемой деформации штатива на 0,01 мм. Предпочтительна система с автоматической компенсацией гравитационной составляющей и фильтром низких частот 50 Гц – это отсекает дрожание рук оператора, оставляя 99,7% достоверных отсчётов. Обязательное условие – сертификат DNV GL или PTB на партию, где указаны фактические значения повторяемости по ISO 10360-2: для каждой оси отдельно.

Практические аспекты погрешности и универсальности манипуляторов контроля

Компромисс между минимальной погрешностью и вариативностью применения диктуется жёсткостью кинематической схемы. На практике это означает: если требуется удержать допуск ±0,02 мм на всей рабочей зоне, приходится жертвовать возможностью обхода сложных выступов. Для крупногабаритных деталей с длиной окружности более трёх метров оптимальным решением становится использование карбоновых штанг с пневматической фиксацией – их деформация при изгибе в 450 Н·м не превышает 3 мкм.

Повторяемость результатов теряется из-за люфта в шарнирах на 7-10% после 2000 циклов. Решение – установка предварительного натяга на конических подшипниках класса P4. Контрольный эталон с калиброванным радиусом (например, 12,5 мм ±0,2 мкм) необходимо проверять каждые 60 минут непрерывной работы. Статистика показывает: отклонения нарастают линейно при нагреве конструкции свыше 25 °C, а каждые 10 °C добавляют 2 мкм к систематической ошибке лазерного триангулятора.

Геометрия концевого щупа влияет на результат сильнее, чем класс датчика. Для матовых алюминиевых заготовок используйте сапфировый наконечник диаметром 4 мм – он даёт стабильный сигнал на скоростях до 80 мм/с. На хромированных поверхностях, напротив, необходим рассеивающий полимерный колпачок, иначе отражённый луч вводит в заблуждение на 15-20 мкм. Смена щупа требует перекалибровки, которая занимает 4-7 секунд при автоматической системе индексации.

Гибкость конструкции оценивается не числом степеней свободы, а временем перехода между контрольными точками. Шарнирная система с разомкнутой кинематикой обеспечивает доступ к внутренним полостям корпусных деталей глубиной до 400 мм, но теряет до 40% жёсткости при вылете плеча более 60% от максимального. Рекомендуется фиксировать локтевой сустав специальным зажимом при работе на периферии зоны – это снижает разброс показаний с 8 до 2,5 мкм.

Внешние вибрации от соседнего оборудования (штамповочный пресс, фрезерный станок) вносят аддитивную ошибку. Метод борьбы – установка виброопор с собственной частотой менее 5 Гц. Эксперимент на заводе: только изоляция платформы уменьшила среднеквадратичное отклонение с 1,4 до 0,3 мкм при частоте фона 35 Гц. Датчик обратной связи на сервоприводах (разрешение 0,1 мкм) должен опрашиваться не реже 2000 раз в секунду, иначе микроудары не компенсируются.

Адаптивность оснастки достигается модульной конструкцией шарниров. Переход с контроля цилиндрической поверхности на плоскость занимает 12 секунд – достаточно заменить захват на магнитную плиту с тремя опорными точками. При этом программу обхода не нужно переписывать, если координатная сетка привязана к базовым отверстиям плиты (допуск по центрам ±5 мкм). Наличие пневмопривода в основании позволяет автоматически подстраивать угол захвата на 4° за 0,2 секунды, что спасает при непараллельности баз.

Верификация показаний эталонной деталью раз в смену обязательна, но интервал можно увеличить до 8 часов, если система самообучения фиксирует дрейф нуля. Алгоритм сравнивает текущие координаты контрольного шара (50 мм, нержавеющая сталь, Rа 0,1) с эталонными и при отклонении свыше 3 мкм запускает автоматическую коррекцию без участия оператора. Единственное условие – температура детали не должна отличаться от эталона более чем на ±0,5 °C, в противном случае термокомпенсация не успевает за потоками воздуха от кондиционера.

Влияние длины звеньев манипулятора на предельную ошибку позиционирования

Увеличение протяжённости сегментов кинематической схемы напрямую масштабирует накопленную неопределённость. Каждый шарнир привносит свою угловую вариацию; на длинном рычаге эта вариация преобразуется в большее линейное смещение контактного наконечника. По закону распространения погрешностей, среднеквадратичная ошибка положения оценивается как произведение длины рычага на среднеквадратичную ошибку углового датчика, умноженное на √n (где n – число сочленений).

Практические испытания показывают: при длине стойки 600 мм и угловой вариации энкодера 2 угловые секунды, неопределённость положения достигает 5,8 мкм. Удвоение длины этого звена до 1200 мм при неизменном датчике поднимает эту цифру до 11,6 мкм. Для сегмента в 2000 мм погрешность составит уже 19,4 мкм. Эти числа получены для идеальной геометрии и без учёта деформаций – на практике значения выше на 10-20% из-за зазоров и термодрейфа.

Зависимость от конфигурации и жёсткости

В вытянутом положении манипулятора плечо рычага максимально, и любое угловое отклонение базового шарнира даёт наибольший вклад в результирующий промах. Для стандартной 6-звенной схемы с длинами 300, 500 и 400 мм предельная ошибка на периферии рабочего поля может превышать ошибку в центре в 1,8-2,2 раза. Жёсткость корпуса также падает с ростом длины: изгиб алюминиевой трубки длиной 700 мм под нагрузкой 10 Н даёт отклонение 3-4 мкм, для трубки 1400 мм – уже 25-30 мкм.

Для минимизации отклонений на длинных плечах рекомендуется применять композитные материалы с модулем упругости выше 150 ГПа, а не алюминий (70 ГПа). В спецификациях класса А (ISO 10360) ограничивают суммарную длину звеньев до 2,5 м, чтобы удержать предельную погрешность в пределах ±15 мкм. Для класса В допускаются рычаги до 4 м, но ошибка возрастает до ±45 мкм.

Метрологические рекомендации по выбору габаритов

При планировании измерений крупногабаритных объектов (свыше 1,5 м) прямой выигрыш от внедрения коротких стоек перекрывается необходимостью перестановок. Оптимальный компромисс – использование телескопических звеньев, где длина изменяется в пределах 300-900 мм. Это снижает накапливание вариаций в 2-3 раза по сравнению с фиксированными длинными стойками. Для контроля деталей с допуском IT9 и грубее можно применять полный вылет до 3 м. Для IT7 и точнее максимальное удлинение не должно превышать 1,2 м, либо необходима температурная коррекция с шагом 5 мкм/°C на метр.

Сокращение крайних сегментов на 40% (например, с 500 до 300 мм) снижает итоговую неопределённость на 33-38% при условии, что угловая погрешность шарниров остаётся неизменной. Данная закономерность работает для всех манипуляторов с последовательной кинематикой. Проектировщику следует учитывать, что каждый дополнительный 100 мм длины повышает предельную ошибку на 1-2 мкм при стандартных энкодерах (разрешение 0,5 уг. сек).

Методика калибровки шарнирных соединений для стабильных результатов

Гистерезис в шарнирных узлах манипулятора – главный источник нестабильности показаний. Для его устранения применяется метод двухпроходной циклической компенсации. На первом этапе каждый рычаг прогоняется через полный диапазон подвижности (0–360°) с фиксированными шагами в 5°, при этом регистрируются фактические углы поворота через лазерный интерферометр. Данные заносятся в матрицу отклонений. На втором этапе для каждого шарнира вычисляется поправочный полином 6-го порядка, сглаживающий нелинейные деформации в зонах максимального люфта (обычно вблизи крайних положений). После записи коэффициентов в контроллер выполняется обратная верификация: отклонения на всей дуге не должны превышать 0.8 угловой секунды.

Стандартная процедура настройки подшипников скольжения включает три последовательных этапа затяжки. Первый – предварительное поджатие до момента 12 Н·м для выборки начального зазора. Второй – циклическая работа под нагрузкой 30 циклов со скоростью 10°/с для перераспределения смазки и приработки контактных поверхностей. Третий – окончательная фиксация с усилием, рассчитанным по эмпирической формуле: M = k × D × (σ), где k=0,2 для комбинации сталь-бронза, D – диаметр оси в мм, σ – предел текучести материала. Результат сверяется с эталонной таблицей допусков:

Алгоритм компенсации температурного дрейфа

При изменении температуры окружающей среды на 10 °C коэффициент линейного расширения алюминиевых корпусов шарниров (23×10⁻⁶ K⁻¹) вносит погрешность до 4,5 мкм на каждые 100 мм плеча. Для нейтрализации этого эффекта встроенные термопары PT100 фиксируют температуру каждого сочленения с дискретностью 0,1 °C. Данные поступают в предиктивный фильтр Калмана, который корректирует угловые координаты в реальном времени. Дополнительно раз в 8 часов запускается автоматическая рекалибровка: система совершает 20 возвратно-поступательных движений в нулевой точке и усредняет показания инкрементальных энкодеров производства Heidenhain. Среднеквадратичное отклонение после такой процедуры снижается с 3,2 до 0,7 угловой секунды при температуре 22±2 °C.

Для координатных комплексов с длиной рычагов более 600 мм критична минимизация перекоса осей. Используется методика лазерной триангуляции: на шпиндель устанавливается светоотражающая мишень, а на станину – два автоколлиматора с разрешением 0,05″. После юстировки каждой пары сопряжённых шарниров вычисляются остаточные углы несоосности. Если в зенитном узле отклонение превышает 2″, производится шлифовка регулировочных шайб из бериллиевой бронзы толщиной 10–50 мкм. Контрольное тестирование включает 50 повторных циклов по траектории «квадратный сплайн»: максимальное расхождение траектории между циклами не должно превышать 1,2 мкм при линейной скорости перемещения 120 мм/с. Превышение этого порога требует повторной разборки и шабрения направляющих.

Выбор типа датчика- контактный щуп против лазерного сканера

Контактный щуп и лазерный сканер решают принципиально разные задачи при сборе геометрических данных. Щуп фиксирует единичные точки через физическое касание, лазер бесконтактно захватывает облака точек. Для жестких допусков ±5 мкм и контроля отверстий малого диаметра контактный метод остается эталоном – он не зависит от цвета, прозрачности или отражательной способности материала. Лазерный сканер, напротив, обеспечивает плотность в 50 000 точек в секунду, что выгодно при анализе сложных поверхностей: литейных форм, лопаток турбин или деформированных панелей. Погрешность лазера обычно выше – от 15 до 50 мкм в зависимости от условий.

Контактный щуп требует жесткой фиксации детали и осязаемого контакта. Его главный актив – стабильная повторяемость: радиальная погрешность менее 1 мкм у премиальных моделей (Renishaw SP25M). Однако производительность падает на мягких или хрупких образцах – алюминий или керамика оставляют царапины. Ресурс щупа ограничен: стальная игла со сферическим наконечником выдерживает около 1 млн касаний до износа. Важно настроить усилие прижима: избыточное сжатие искажает показания, недостаточное приводит к ложным срабатываниям. Для отверстий глубже 50 мм стандартный зонд требует удлинителей, что увеличивает плечо ошибки.

Лазерный сканер TriSpector 1060 от Micro-Epsilon сканирует со скоростью 2000 профилей в секунду при разрешении по Z до 2,5 мкм. Он эффективен на шероховатых или текстурированных поверхностях: строганый металл, карбон, полимеры. Слабая сторона – блики: полированный алюминий или хром рассеивают луч, порождая выбросы (шум до 100 мкм). Решение – нанесение матирующего спрея или использование лазера с длиной волны 660 нм (красный) для светоотражающих объектов. Сканеру не нужна базовая плоскость при каждом касании, но он чувствителен к засветке: при комнатном освещении выше 800 люкс снижается контрастность полос.

Выбор между щупом и лазером диктует материал и допуски. Для стали, чугуна с допуском IT6 (10 мкм) – контакт. Для мягких пластиков, пеноматериалов, тонкостенных деталей – лазер, чтобы избежать деформации. Если задача – оценка волнистости листа (амплитуда 0,1–1 мм), сканер даёт полную карту за 3 секунды; щуп потратит минуты на трекинг по сетке. Противоположный сценарий: контроль калиброванного отверстия 6H7 (диаметр 6 мм с допуском +10 мкм) – только щуп, так как лазер даст размытие из-за глубины и тени. На практике часто применяют гибридную схему: сканирование для быстрой инспекции 90% площади, контактный контроль критических точек.

Оптическая технология уступает контактной на глянцевых поверхностях с коэффициентом отражения >85%. Например, зеркальная деталь из нержавейки 304 – лазер даёт до 15% ложных точек, требующих фильтрации. Контактный зонд тут показывает отклонение ±1 мкм, но требует траектории без резких углов. Обратная сторона щупа: для полукруглых пазов радиусом 0,5 мм потребуется игла диаметром 0,2 мм, а любая деформация иглы вносит погрешность. Лазер фиксирует этот паз целиком, но с разбросом ±10 мкм из-за рассеяния на краях. Цена вопроса: контактный датчик с креплением – 1200–3500 евро, промышленный лазерный сканер – от 6000 до 20 000 евро.

Контроль крупногабаритных деталей посредством портативного манипулятора

При верификации объектов с габаритами свыше 2–3 метров штатные стационарные координатно-измерительные машины (КИМ) часто уступают мобильным шарнирным системам. Основное преимущество последних – возможность позиционирования щупа в труднодоступных зонах без перестановки детали. Однако работа с крупными формами накладывает жесткие ограничения на кинематику: при вылете консоли более 1,5 м линейная погрешность шарнирного манипулятора может достигать ±0,15 мм из-за люфтов в сочленениях. Рекомендуется использовать системы с запатентованным самозаклинивающимся шарниром, где радиальное биение не превышает 0,02 мм на 500 мм вылета.

Влияние длины плеч и кинематической схемы

Для деталей длиной от 4 до 8 метров оптимальны конфигурации с разнесенными базовыми модулями, где первое плечо (0,8–1,2 м) служит опорой, а второе (1,5–2,0 м) – активным звеном. В такой схеме при снятии 50 контрольных точек на поверхности седла лопатки турбины отклонение от номинала не превышает ±0,08 мм. Практическое правило: если масса щупа или сканирующей головки превышает 800 г, необходимо ввести температурную компенсацию – каждые 3 °C отклонения от 20 °C добавляют 0,01 мм линейной ошибки на каждый метр измеряемой диагонали.

При контроле сварных рам и корпусных конструкций учитывайте провисание кронштейнов крепления: для минимизации ошибки используйте магнитные основания с тройной фиксацией (осевая + два радиуса). Обязательно проводите цикл из 5–7 холостых перемещений перед фиксацией данных – это стабилизирует упругие деформации в сочленениях. Для объектов с криволинейными поверхностями (шпангоуты, обечайки) применяйте стратегию «скользящего репера»: каждые 20–25 точек переустанавливайте нуль по трем референсным отверстиям для подавления накопленной кинематической ошибки.

Компенсация вибраций при удержании контактного щупа оператором

Вибрации, передаваемые от кисти через корпус манипулятора, вносят в показания флуктуации амплитудой до 15 мкм на частотах 3–12 Гц (основной спектр тремора). Для подавления этих колебаний применяются демпфирующие вставки из силиконового геля Shore 00-30, обеспечивающие затухание -8 дБ в диапазоне 5–10 Гц. Рекомендуемая масса демпфера – не менее 40% от веса подвижной части зонда. Альтернативный метод – установка пьезоэлектрического актуатора с обратной связью по сигналу MEMS-акселерометра (частота среза фильтра 2 Гц), что снижает разброс показаний в 3,5 раза при удержании без упора.

Фиксация локтя оператора на жёстком упоре снижает амплитуду вибросмещений на 60% (данные испытаний с лазерным интерферометром). Целесообразно использовать регулируемый по высоте подлокотник с магнитным основанием.

Простой приём: перед снятием отсчёта задерживать дыхание на 2 с – это уменьшает низкочастотные колебания грудной клетки, передающиеся через туловище, на 25 дБ.

Сопоставление погрешностей портативного манипулятора и мостовой координатной системы

Ключевое различие между контактным сканером с шарнирными сочленениями и мостовой координатной машиной (КММ) лежит в метрологической стабильности при длительных циклах. Для мостовых систем класса средней точности предел допускаемой погрешности длины (MPE_E) составляет ±(1.5 + L/300) мкм, где L – длина в мм. Шарнирный щуп с длиной плеча 2.4 м демонстрирует MPE порядка ±0.025 мм при статическом позиционировании. У мостовых аналогов схожий показатель достигает ±0.005 мм на базе 1 м.

Жёсткость конструкции мостовой системы обеспечивает стабильность при высоких нагрузках (до 500 Н без деформации направляющих). Манипулятор уступает в жёсткости: его плечи из карбона или алюминия дают прогиб до 15 мкм под нагрузкой 50 Н. Рекомендуется использовать точечные контакты с усилием не более 3 Н для сохранения заявленной погрешности 0.030 мм.

Факторы, влияющие на повторяемость

1. Температурный дрейф: у мостовых КММ компенсация через лазерную интерферометрию – отклонение <0,1 мкм/°C. У шарнирного манипулятора – до 0,8 мкм/°C без активной термостабилизации.
2. Калибровка кинематики: ручной манипулятор требует перекалибровки каждые 6-12 месяцев, мостовая система – раз в 2-3 года при стационарной установке.
3. Динамическая погрешность: при скорости сканирования 50 мм/с у мостовой системы ошибка траектории составляет 2 мкм, у манипулятора – 12 мкм из-за люфтов в энкодерах.

В условиях цеха с вибрациями мостовая система теряет до 30% паспортной точности без фундаментной плиты. Портативный манипулятор, напротив, показывает те же 0,035 мм на вибрирующей поверхности и на гранитном столе, так как его кинематика не привязана к основанию. Это делает его предпочтительным для контроля крупногабаритных деталей (более 3 м) на месте сборки.

Средняя скорость инспекции: для 50 точек на сложной поверхности мостовая КММ тратит 4 минуты (с учётом смены угла засветки лазерного датчика), манипулятор – 8 минут из-за необходимости фиксации плеча. Однако при заданной погрешности 0,050 мм разница сокращается до 10%.

• Для задач с допуском IT6 (5-10 мкм) – только мостовая система.
• Для допусков IT8-IT9 (25-65 мкм) – шарнирный манипулятор выгоднее по скорости установки.
• Для контроля труднодоступных внутренних полостей (глубина более 200 мм) – манипулятор с удлинённым щупом даёт погрешность 0,040 мм против 0,070 мм у мостовой с угловой головой.

Стоимость владения за 5 лет: для мостовой КММ с классом точности 2 мкм – около 4,2 млн руб. (обслуживание, поверка, климат-контроль). Для портативного манипулятора с погрешностью 0,035 мм – 0,9 млн руб. При этом срок службы мостовой системы – 15-20 лет, у манипулятора – 5-8 лет до критического износа шарниров.

Рекомендуется комбинировать: мостовую КММ для базовых плоскостей и позиционирования отверстий с допуском менее 0,015 мм, манипулятор – для монтажных проверок и реверс-инжиниринга деталей с замкнутыми контурами. В гибридном подходе общая погрешность контроля не превышает 0,012 мм при доле ручного сканирования до 40%.

Алгоритмы компенсации температурных деформаций в программном обеспечении

Температурные флуктуации вносят систематическую погрешность в показания датчиков, достигающую 30-50 мкм на градус Цельсия для стальных конструкций длиной 3 метра. Компенсация строится на базе линейной модели расширения: ΔL = α * L0 * ΔT, где α – коэффициент теплового расширения материала конкретного сегмента кинематики. В ПО загружается паспортная матрица жёсткости звеньев и виртуальный термосенсор, симулирующий поведение каждой оси в реальном времени.

Современные пакеты используют массив из 6-10 физических термопар, размещённых на критических узлах (шарниры, корпуса линейных направляющих, опорные плиты). Данные собираются с частотой 2 Гц. Алгоритм усредняет показания за скользящее окно в 15 секунд для фильтрации шумов, после чего применяет трёхмерную аффинную трансформацию к координатной сетке. Для алюминиевых узлов с α = 23 мкм/м·°C коррекция внедряется пошагово: на 0,5 °C – сдвиг на 1,2 мкм/м.

При переходе к нестационарным режимам нагрева внедряется PID-регулятор. Пропорциональная компонента мгновенно компенсирует отклонение, интегральная устраняет медленный дрейф (постоянная времени – 120 с), дифференциальная гасит резкие скачки при включении освещения или изменении скорости перемещения привода. На практике это снижает остаточную погрешность с 8 мкм до 1,5 мкм на референсном артефакте длиной 1000 мм.

Для манипуляторов с карбоновыми элементами (α = 0.8 мкм/м·°C) алгоритм переключается на полиномиальную модель второго порядка. Причина – анизотропия теплопроводности: нагрев одной стороны трубы вызывает изгиб, не описываемый линейно. ПО интерполирует данные с 12 термопар в точки сетки методом обратных взвешенных расстояний (IDW), радиус влияния задаётся 200 мм.

Граничные условия задаются через конфигурационный файл: скорость нагрева (К/мин), влажность (влияет на теплопередачу), режим воздушных потоков от системы вентиляции. Рекомендуется еженедельная калибровка по нейлоновому эталону с низким тепловым расширением (α = 70 мкм/м·°C). ПО автоматически формирует корректировочную таблицу смещений для каждого градуса в диапазоне 15–25 °C.

Проблема гистерезиса решается внесением истории температурных циклов (не более 10 последних). Если за час произошло более 3 циклов нагрев-остывание, алгоритм активирует вязкоупругую модель Кельвина-Фойгта: деформация запаздывает относительно температуры на 40–90 с. Математически это сводится к свёртке температурного сигнала с экспоненциальным ядром (τ = 55 с).

Ключевая рекомендация: не используйте датчики с разбросом показаний более 0.05 °C, иначе шум сведёт коррекцию на нет. Внедрите проверку достоверности – при отклонении данных одной термопары более чем на 1.5 °C от среднего по трём ближайшим её показания исключаются из расчёта. Периодически (раз в месяц) прогоняйте тестовую траекторию на инварном эталоне – если остаточное отклонение превысило 3 мкм, обновите матрицу коэффициентов расширения в файле конфигурации.

Техника выполнения замеров в труднодоступных зонах и поднутрениях

Работа в зонах с ограниченным доступом требует отказа от универсальных щупов в пользу специализированной оснастки. При контроле пазов глубиной более 30 мм с шириной менее 6 мм применяются только цанговые держатели с карбид-вольфрамовыми стержнями диаметром 0,8–1,0 мм. Для поднутрений с углом наклона стенки менее 45° используют отклоняемые головки с пружинным поджимом – контактный наконечник принудительно доворачивается на 90° через рычажный механизм, что позволяет зафиксировать точку касания в замкнутом объёме.

1. При контроле канавок с отношением глубины к диаметру входа более 2:1 (глухие зоны) обязательна предварительная разметка схемы контакта в координатной сетке с шагом не чаще 0,15 мм.
2. Для внутренних выточек в корпусах с устьем 12–18 мм применяют телескопические стойки с магнитным основанием, но только после демпфирования вибраций резиновой подложкой толщиной 3 мм.

Оптические методы дают преимущество при работе с лабиринтными уплотнениями. Лазерный триангуляционный датчик с длиной волны 405 нм (синий спектр) позволяет снимать профиль поднутрения при угле падения луча до 70° без потери разрешения. Однако на поверхностях с шероховатостью Ra > 3,2 мкм наблюдается рассеяние сигнала – в таких случаях используют структурированную подсветку с частотой модуляции 50 кГц и последующей фильтрацией бликов по порогу яркости.

Для пазов с отрицательной геометрией (ласточкин хвост, Т-образные канавки) разработан метод копир-шаблонов из отверждаемой полимерной пасты с наполнителем из алюминиевой пудры (фракция 20–30 мкм). Пасту наносят на оправку с коэффициентом усадки менее 0,06%, выдерживают 8–10 минут при 22 °C, после чего снятый слепок сканируют координатным микроскопом с ценой деления 0,001 мм. Этот подход исключает деформацию контура при извлечении, характерную для мягких оттискных масс.

• Исполнительные звенья. Жёсткость модулей подачи должна быть не менее 0,8 Н/мкм, иначе на глубине более 50 мм возникает прогиб на 3–5 мкм. Используйте карданные сочленения с люфтом не более 1 угловой секунды.
• Обработка результатов. При параметрическом контроле поднутрений обязателен алгоритм аппроксимации с исключением краевых выбросов: отбраковывайте 5% точек со стороны входа и 10% со стороны дна – это компенсирует краевой эффект износа инструмента.

Периодичность поверки и сертификация координатно-щуповых систем по стандартам ISO

Регламент калибровки манипуляторов определяется стандартом ISO 10360, который устанавливает максимальный интервал между поверками в 12 месяцев для систем, работающих в контролируемых цеховых условиях. На практике срок сокращают до 6 месяцев при эксплуатации в средах с перепадами температуры более 5°C или при интенсивной загрузке свыше 500 циклов сканирования в неделю.

Сертификация по ISO 17025 требует проведения первичной валидации аппарата на базе эталонных мер длины (концевых плиток, измерительных колец) с фиксацией систематической погрешности не более 2,5 мкм + L/300. Прослеживаемость к государственным эталонам – обязательное условие: без неё протокол поверки не признаётся аккредитованными лабораториями. Рекомендуется запрашивать у поставщика услуг копию области аккредитации с указанием номенклатуры – пункт «координатные системы» должен присутствовать явно, иначе документ не имеет юридической силы.

Для продления срока службы сенсорного узла практикуется ежемесячная самодиагностика с проверкой возврата в стартовую точку. Отклонение более 1,2 мкм на трёх повторных позиционированиях служит маркером внеочередной поверки. Пропуск регламентной сертификации ведёт к аннулированию гарантийных обязательств производителя и невозможности аттестовать продукцию по стандартам серии ISO 9001 – это критично для контрактного машиностроения.

Влияние оператора на повторяемость результатов? Обучение и навыки

Вариабельность показаний, вносимая человеком, часто превышает инструментальную погрешность в 2–3 раза. Исследования в производственных лабораториях показывают: разброс данных у необученных специалистов может достигать 25–30% от общего допуска на параметр. При этом стандартная процедура R&R (Repeatability and Reproducibility) фиксирует вклад оператора как отдельную компоненту – обычно от 15% до 40% общей дисперсии. Снижение этого вклада до уровня ниже 10% требует не просто инструктажа, а системного разбора моторных стереотипов.

Навык постановки зонда или индикатора закрепляется через 60–80 повторений однотипной операции. Критичны три фазы: фиксация усилия прижима (норма – 5–7 Н для твердых поверхностей), угол контакта (отклонение в 3° даёт прирост погрешности 1,2–1,8 мкм на каждые 10 мм базы), выдержка времени между снятием отсчёта. Конкретный кейс: на участке контроля валов оператор А стабильно выдаёт среднее 20,04 мм (реальное значение 20,01 мм), оператор Б – 19,98 мм. После анализа выяснилось: у А высокое давление на наконечник, у Б – асимметрия установки. Коррекция этих двух параметров сократила разницу между ними в три сеанса.

• Класс 0 – допуск к работе после 5 контрольных замеров (погрешность до 15% от поля допуска).
• Класс 1 – сертификация после 50 операций (погрешность до 8%).
• Класс 2 – допуск к арбитражным замерам (погрешность не более 3%).

Схема обучения должна включать слепые тесты: оператору дают три эталона с известной номинальной величиной, но неизвестным порядком записи. Фиксируется не только среднее отклонение, но и стандартное отклонение каждой серии (σ). Практика показывает: если σ у одного специалиста превышает σ другого в 1,4–1,6 раза при одинаковой средней, проблема не в моторике, а в стратегии принятия решения – он меняет силу прижима или точку контакта от замера к замеру. В таких случаях пересматривают не базовые техники, а алгоритм самоконтроля.

Поддержание квалификации требует еженедельной калибровки навыка: три повторных замера на контрольном образце с записью времени выполнения. Если время превышает норматив на 20% или размах серии выходит за границу 1,5 мкм – назначается корректирующий модуль из 15 повторений под наблюдением инструктора. Данные статистики с пяти машиностроительных предприятий: внедрение таких мини-циклов снизило долю брака по вине человеческого фактора с 12% до 4,3% за полгода. Параллельно вводится грейдирование: оператор, сохраняющий σ < 1,5 мкм в течение трёх месяцев, получает статус эксперта и право проверять результаты коллег.

Отдельное внимание – психомоторной адаптации к разным материалам. Обработка алюминия, стали и пластика требует разных усилий захвата: 2–3 Н для мягких сплавов, 6–8 Н для закалённой стали. Новички, обученные только на стальных образцах, при переходе на пластик дают завышение на 4–7 мкм. Выход – введение в программу аттестации трёх материальных групп с обязательным пересчётом допусков для каждой. Итоговый тест: измерить 20 деталей из разных партий за 15 минут с допустимой общей погрешностью не более 5% от межоперационного допуска. Кто не укладывается – проходит повтор циклов с вибротренажёрами для тренировки стабильности хвата.

Интеграция манипулятора с CAD-моделями для контроля отклонений

Разрыв между номинальной геометрией в CAD-среде и физическим объектом неизбежен. Сенсорное устройство с цепью шарниров, сопряжённое с CAD-ядром, превращает этот разрыв в управляемый процесс. Алгоритм регистрации облака точек с номинальной поверхностью вычисляет вектор смещения для каждого зонда.

Процесс начинается с загрузки эталонной CAD-модели и привязки к ней системы координат манипулятора. Оператор контактным датчиком фиксирует массив точек на контролируемой детали. Программное обеспечение автоматически строит карту отклонений: холодные цвета (синий) указывают на недостаток материала, тёплые (красный) – на припуск. Допуски по GD&T, заданные в чертеже, накладываются на эту карту, выделяя зоны выхода за пределы поля.

Программные интерфейсы (API) позволяют передавать результаты обратно в CAM-систему для коррекции траектории обработки на станке с ЧПУ. Для литья под давлением это снижает процент брака с 12% до 2,3% на валидации первой партии. Рекомендуется использовать формат обмена данных PolyWorks|Inspector с поддержкой стандартов PMI (Product and Manufacturing Information).

Калибровка кинематики манипулятора выполняется по сертифицированному керамическому эталону с погрешностью формы 0,3 мкм. Процедура занимает 15 минут и компенсирует люфты в соединениях. При контроле крупногабаритных изделий (>3 м) необходимо учитывать деформации основания и температурное расширение – для этого в расчёт вводится корректировка +11,7 мкм/°C для алюминиевых сплавов.

Для интеграции с PLM-системами (например, Siemens Teamcenter) используется промежуточный XML-файл, куда записываются ID детали, дата, номер оператора и массив отклонений. Такая связка исключает ручной ввод – данные уходят в архив напрямую. Опыт внедрения на предприятии по выпуску турбинных лопаток показал сокращение времени инспекции на 68% при росте документированности в 3 раза.

Перспективный метод – наложение тепловой карты на мозаику 3D-сцены в реальном времени. Оператор видит не список цифр, а смещённую сетку CAD-модели, наложенную на сканированные точки. Пороговые зоны подсвечиваются автоматически, что ускоряет принятие решения о доработке инструмента. Рекомендуется обновлять CAD-ядро раз в полгода для сохранения совместимости с алгоритмами расчёта допусков.

Выбор жесткости штатива и оснастки для минимизации прогибов

Прогиб несущей конструкции прямо трансформируется в погрешность позиционирования сенсора. Для систем с целевой погрешностью менее 10 мкм допустимый статический прогиб штатива не должен превышать 2-3 мкм. Это требование отсекает алюминиевые сплавы в пользу стали 40Х или карбоновых труб с продольным модулем упругости не менее 150 ГПа. Площадь сечения центральной колонны рассчитывается исходя из момента сопротивления при вылете консоли; для лёгких датчиков (до 3 кг) при длине стрелы 600 мм достаточным будет квадрат 60х60 мм со стенкой 3 мм из стали.

Влияние материала и геометрии на упругие деформации

Модуль упругости стали (210 ГПа) втрое превышает аналогичный показатель алюминия (70 ГПа). При равной геометрии стальной штатив выдаст трёхкратный запас по жёсткости. Однако вес растёт пропорционально плотности: стальная конструкция тяжелее алюминиевой в 2.9 раза. Если мобильность не критична, сталь – безальтернативный вариант для статики. Для портативных систем рассматривайте карбон с однонаправленным армированием – при удельной жёсткости (E/ρ) до 200 МПа·см³/г он превосходит сталь в 2.5 раза. Главный минус – цена и чувствительность к контактным нагрузкам в местах зажимов. Крепёжные проушины и фланцы из нержавейки 12Х18Н10Т обязательны для карбоновых труб в точках фиксации.

Геометрия решает больше, чем материал. Для трубы круглого сечения момент инерции пропорционален четвёртой степени внешнего радиуса. Увеличение диаметра с 40 до 50 мм при той же толщине стенки повышает жёсткость в 2.4 раза. Практическое ограничение – масса и удобство монтажа. При вылете консоли более 800 мм переходите на сварные пространственные фермы: треугольное сечение или короб из профильной трубы 80х40 мм снижает прогиб на 40% относительно круглой трубы равного веса. Люфты в телескопических секциях исключайте клиновыми фиксаторами, а не резьбовыми стяжками – последние дают выборку зазора только вдоль оси.

Оснастка и узлы крепления как источники локальных прогибов

Переходные пластины и кронштейны из дюралюминия Д16Т (модуль 72 ГПа) при толщине менее 8 мм под нагрузкой 5 кгс дают прогиб до 5-6 мкм на базе 100 мм. Меняйте их на сталь 40Х или титан ВТ6 (112 ГПа). Все резьбовые соединения в критическом тракте затягивайте динамометрическим ключом: момент 12-15 Н·м для М8, 25-30 Н·м для М10. Применяйте шайбы сферические или самоцентрирующиеся втулки – они исключают изгибное нагружение шпилек.

Крепёж к объекту – слабое звено. Магнитные основания с разрывным усилием 600 Н и более при установке на шероховатую поверхность (Ra > 3.2 мкм) теряют до 15% жёсткости контакта. Используйте вакуумные плиты с остаточным давлением 0.1 кПа: присасывающее усилие 4000 Н/м² снижает локальные перемещения до 1 мкм. Для подвижных штанг и стоек применимы роликовые опоры с коническими роликами – у них зазор в паре "вал-втулка" не превышает 2 мкм против 15-20 мкм у скользящих посадок.

Алгоритм выбора: определите максимальный рабочий момент силы на выходном плече. Рассчитайте минимальный момент инерции сечения по условию f = (F·L³)/(3·E·I) < 0.2 допуска на параллакс сенсора. Выберите материал с E > 140 ГПа. Затем вдвое увеличьте полученное сечение – это компенсирует нелинейность крепёжных зазоров. Для оснастки применяйте только стальные или титановые быстросъёмы, избегайте силуминовых зажимов. Контрольный тест: нагрузите систему массой рабочего блока и зафиксируйте перемещение индикатором с ценой деления 1 мкм. Если сходимость по трём циклам нагружения-разгрузки хуже 3 мкм – переборка узлов с заменой трущихся пар на прессовые посадки с натягом.
